Especificación
| El artículo | parámetro |
| Medio de trabajo | Aire, vapor, agua, vacío u otro líquido |
| Rango de presión | 0~2.0MPa |
| Rango negativo | -100KPa |
| Prueba de presión | 3.0MPa |
| Temperatura ambiente | -20~120℃ |
| Materia del cuerpo | SUS304, SUS316, SUS316L |
| Material de caucho | FKM(Viton) |
| La sonda aplicable | Tubos de PU,PE,Nylon(pa),PVC y teflón |
Ordering CodeOrdering Code
Tipo de conector (1)
| Código | Tipo | Código | Tipo | Código | Tipo |
| SPB | Rama T masculina | SPJ | Reductor de tensión | SPP | De conexión |
| SPC | Heterosexual masculino | SPK | Múltiples ramas | SPCF | Hembra recta |
| SPD | Rama T masculina | SPL | Masculino 90° codo | SPU | Unión recta |
| SPE | Rama i | SPM | Accesorios de accesorios | SPV | Codo de 90° |
| SPH | Instalación de Banjo | SPOC | Redondo, recto | SPX | Rama Y |
| SPY | Rama Y | SPZA | cruz | SPLF | Codo de la mujer |
| SSC | Control de velocidad | SSU | Control de velocidad | SPMF | Accesorios de accesorios |
Diámetro exterior del tubo (2)
| Tamaño métrico | 04 | 06 | 08 | 10 | 12 | 14 | 16 |
| Tamaño de la pulgada | 1/8" | 5/32" | 1/4" | 5/16" | 3/8" | 1/2" |
Thread size (3)
| métrica | BSP | PT | NPT |
| M5 | G01: G1/8 | 01: 1/8"PT | N01:1/8"NPT |
| M6 | G02: G1/4 | 02: 1/4"PT | N02:1/4"NPT |
| M8 | G03: G3/8 | 03: 3/8"PT | N03:3/8"NPT |
| M10 | G04: G1/2 | 04: 1/2"PT | N04:1/2"NPT |
| M12 | G06: G3/4 | 06: 3/4"PT | N06:3/4"NPT |
| M14 | |||
| M16 | |||
| M18 |

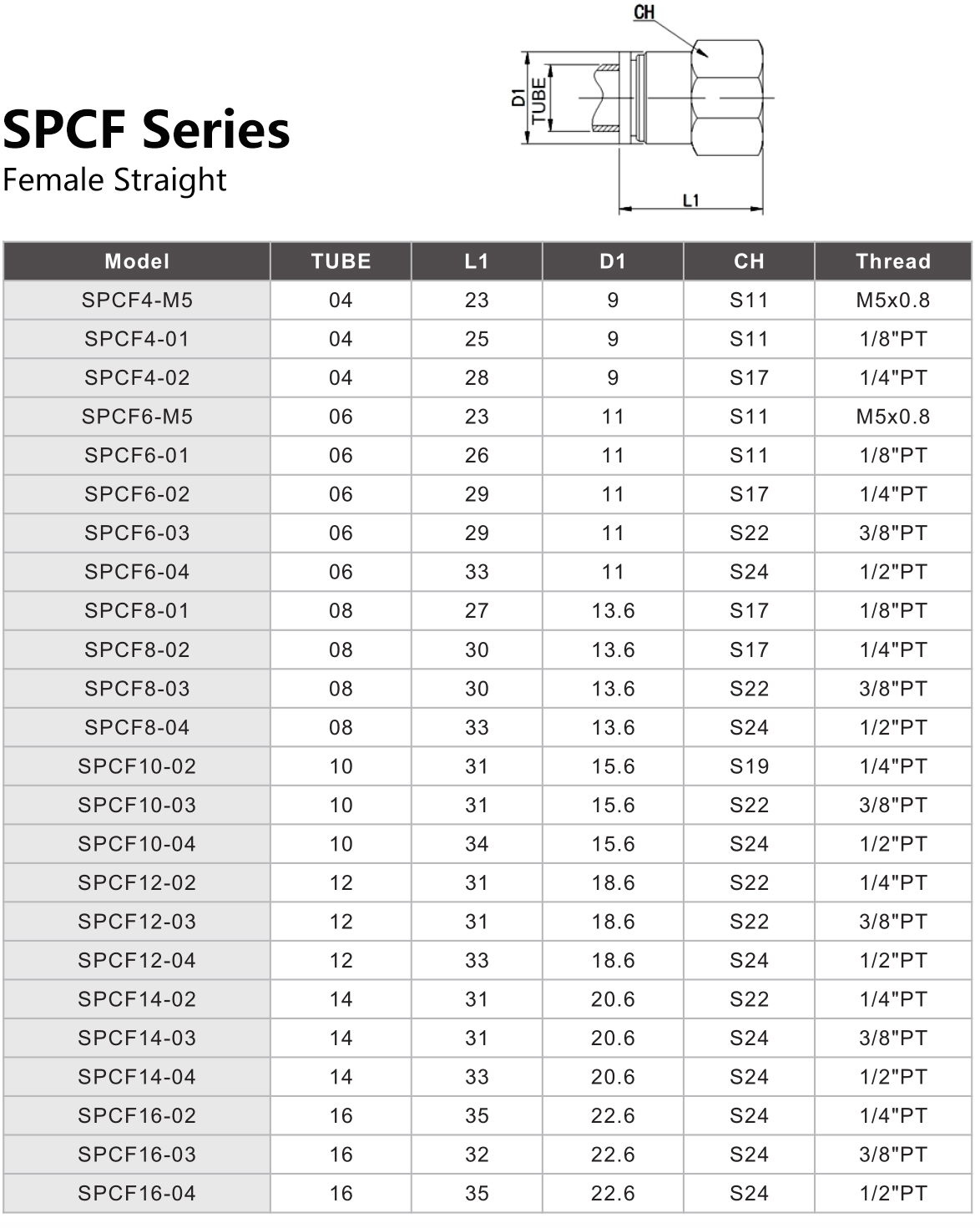

Dimensión
