Introducción
El cilindro, como uno de los actuadores más comunes en la automatización industrial, desempeña un papel fundamental en la fabricación y automatización industrial. Convierte la energía del aire comprimido en movimiento mecánico para accionar y controlar diversos equipos mecánicos. Ya sea en la fabricación de automóviles, el ensamblaje electrónico, el procesamiento de alimentos o la industria del embalaje, los cilindros se utilizan ampliamente para mejorar la eficiencia productiva y el nivel de automatización.
Con el rápido desarrollo de la automatización industrial y la popularización de la manufactura inteligente, el uso de cilindros muestra una tendencia de crecimiento constante. Comprender el consumo de aire de los cilindros no solo ayuda a evaluar la eficiencia energética y la economía del sistema neumático en su conjunto, sino que también proporciona una base científica para el diseño racional de dispositivos neumáticos y la optimización de la gestión energética. Este artículo se centrará en el análisis del uso y cálculo de cilindros de simple y doble efecto, explorando los factores clave que afectan el consumo de aire, con el objetivo de ofrecer a las empresas una referencia y guía para la adecuada asignación de recursos neumáticos y la reducción de costos energéticos.
Clasificación Básica y Ámbitos de Aplicación de los Cilindros
Introducción a los tipos de cilindros
El cilindro estándar es el más común, con una estructura simple que realiza movimiento lineal a través del vástago del pistón. El cilindro sin vástago elimina el vástago externo, siendo más compacto y adecuado para espacios limitados. El cilindro rotativo convierte la energía neumática en movimiento rotatorio, ideal para aplicaciones que requieren control del ángulo de giro.
Breve introducción a cilindros de simple efecto y doble efecto

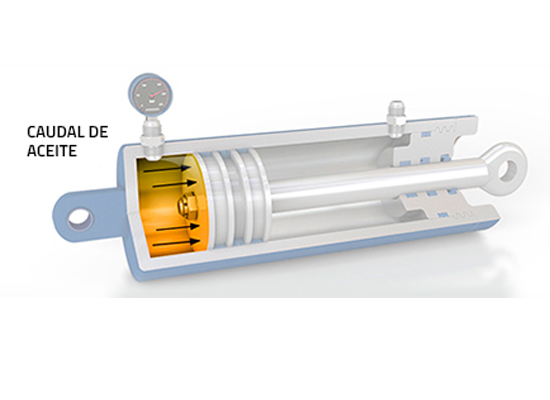

El cilindro de simple efecto utiliza la presión del aire para mover el pistón en una sola dirección, y el retorno suele depender de un resorte o una fuerza externa. El cilindro de doble efecto emplea la presión del aire para impulsar el pistón en ambas direcciones, permitiendo un control más preciso y una fuerza mayor.
Parámetros para calcular el consumo de aire del cilindro
Para calcular el consumo de aire de un cilindro neumático, primero debemos recopilar algunos datos básicos sobre el cilindro:
Área del pistón (diámetro del cilindro × 3.1415)
Área de la varilla (solo para cilindros de doble efecto)
Carrera
Ciclos por minute
Consumo de aire en cilindros de simple efecto
Calcular el consumo de aire de un cilindro de simple efecto es relativamente sencillo. Sin embargo,
es importante tener en cuenta que el flujo de aire requerido depende no solo del área del pistón y la carrera, sino también de la frecuencia de los ciclos.
La fórmula para calcular el consumo de aire en un cilindro de simple efecto es la siguiente:
A = Área del pistón (en pulgadas cuadradas)
S = Carrera (en pulgadas)
C = Ciclos por minuto
CFM (pies cúbicos por minuto) = (A × S × C) / 1728
Consumo de aire en cilindros de doble efecto
En algunas aplicaciones, el cilindro de doble efecto puede requerir velocidades distintas para la extensión y la retracción.
Esto modifica el cálculo del consumo de aire.
En estos casos, se debe calcular el consumo de aire para cada fase del movimiento por separado, usando la siguiente fórmula:
EC = Ciclos de extensión por minuto (sin considerar el tiempo de parada)
RC = Ciclos de retracción por minuto (sin considerar el tiempo de parada)
A = Área del pistón
R = Área de la varilla
S = Carrera
CFM = (A × S × EC) / 1728 + [(A – R) × S × RC] / 1728
El consumo de aire en un cilindro neumático es un factor clave para determinar su eficiencia y el costo operativo.
Depende de varios factores, incluyendo el tamaño del cilindro, la longitud de la carrera, la presión de operación y la frecuencia de ciclos.
Calcular y optimizar correctamente el uso de aire permite a los ingenieros mejorar el rendimiento del sistema, reducir los costos energéticos y aumentar la eficiencia general.
El mantenimiento adecuado y el uso de componentes de alta calidad también ayudan a minimizar el desperdicio de aire y a garantizar un funcionamiento fiable y duradero.
Ventajas del sistema neumático
El sistema neumático cuenta con una estructura simple, alta confiabilidad, rápida respuesta y control sensible, lo que le permite operar de manera estable en diversas condiciones de trabajo complejas. Utiliza aire comprimido como medio de potencia, siendo seguro, ecológico y de bajo costo, además de fácil mantenimiento e instalación. Al mismo tiempo, el sistema neumático puede transmitir energía a larga distancia, integrarse fácilmente con sistemas de control automatizados y se aplica ampliamente en el campo de la automatización industrial, convirtiéndose en una solución de potencia eficiente y confiable.
