1. Descripción general de las roscas
Las roscas constituyen un elemento mecánico esencial que ha desempeñado un papel crucial e insustituible tanto en la producción industrial como en la vida cotidiana desde su invención. Durante la Revolución Industrial, el Reino Unido sentó las bases tecnológicas para la fabricación en serie de roscas mediante el desarrollo de tornos para tornillos, terrajas y machos de roscar.
En el año 1841, Joseph Whitworth propuso el primer sistema estandarizado de roscas, conocido como rosca Whitworth. Posteriormente, en 1905, el inventor británico William Taylor estableció el principio de diseño de los calibres de rosca, lo cual contribuyó significativamente al avance de las tecnologías de mecanizado e inspección de roscas.
A raíz de estos desarrollos, el Reino Unido logró una posición de liderazgo en la normalización, fabricación y verificación de roscas, y su estándar fue ampliamente adoptado a nivel internacional.
En los Estados Unidos, el estándar nacional de roscas se desarrolló a partir del sistema Wyeth británico. En 1864, William Sellers introdujo el sistema denominado Rosca Nacional Americana (American National Thread), basado en las especificaciones Whitworth. Este estándar fue aplicado principalmente dentro del territorio estadounidense y en industrias bajo su influencia.
Tras la Segunda Guerra Mundial, con el objetivo de unificar los distintos sistemas existentes, los países aliados —principalmente Estados Unidos, Reino Unido y Canadá— iniciaron la elaboración de un sistema común. Como resultado, en 1948 se adoptó el Estándar Unificado de Roscas (Unified Thread Standard, UTS), que se convirtió en el primer estándar internacional oficialmente reconocido por una organización internacional.
El sistema métrico de roscas ordinarias tiene su origen en los procesos de estandarización de roscas nacionales en Estados Unidos, aunque fue Europa el primer continente en adoptarlo ampliamente.
Con la adopción del Sistema Métrico Decimal como base del Sistema Internacional de Unidades (SI) y el desarrollo continuo de los estándares de roscas métricas, su superioridad técnica fue progresivamente reconocida por la comunidad internacional. Finalmente, este sistema fue incorporado al conjunto de normas de la Organización Internacional de Normalización (ISO), constituyéndose como uno de los estándares de roscado de referencia a nivel mundial.
2. Características de las roscas
Las uniones roscadas presentan una serie de características técnicas que las convierten en un método ampliamente utilizado en aplicaciones mecánicas e industriales. A continuación, se detallan sus propiedades más relevantes:
Facilidad de montaje: Las uniones mediante rosca permiten un montaje sencillo y rápido, lo que facilita la fijación y conexión de componentes sin necesidad de herramientas o procedimientos complejos.
Desmontaje y sustitución sencilla: Las conexiones roscadas pueden desmontarse fácilmente, lo cual resulta especialmente ventajoso en tareas de mantenimiento, reparación o sustitución de piezas, reduciendo los tiempos de intervención.
Alta eficiencia de transmisión: Ciertos tipos de roscas presentan una elevada eficiencia de transmisión del movimiento, por lo que son adecuadas para aplicaciones que requieren un alto rendimiento mecánico.
Buen comportamiento de estanqueidad: Determinadas roscas, como las roscas para tuberías (roscas de tubería), ofrecen buenas propiedades de estanqueidad, siendo idóneas para conexiones de conducción de fluidos o gases que exigen sellado hermético.
Alta resistencia mecánica: Las roscas de perfil triangular, entre otras, presentan una elevada capacidad de carga gracias a su diseño geométrico eficiente y a su base robusta. Estas características también les confieren capacidad de autobloqueo, lo que las hace apropiadas para entornos con altas exigencias mecánicas.
Elevado grado de normalización e intercambiabilidad: Gracias a la estandarización de los perfiles roscados, los elementos fabricados por distintos proveedores pueden ser intercambiables entre sí, lo cual favorece la versatilidad del producto y mejora la eficiencia de los procesos de fabricación.
3. Clasificación de las roscas
Las roscas pueden clasificarse en distintos tipos en función de los estándares normativos a los que pertenecen. A continuación, se detallan las principales categorías:
3.1. Roscas de unión o fijación
a) Rosca métrica (Métrica ISO)
Las roscas métricas utilizan el milímetro como unidad de medida y presentan un ángulo de perfil de 60°. Este tipo de rosca proporciona una buena capacidad de auto-bloqueo y una alta resistencia en las uniones, por lo que se emplea ampliamente en la fijación de componentes mecánicos. Es especialmente común en países europeos como Alemania y Francia, así como en aquellos que adoptan el sistema métrico.
El sistema de designación utiliza la letra "M" seguida del diámetro nominal y el paso (por ejemplo, M20 × 1.5). También puede indicarse el grado de tolerancia, como M20 × 1.5 - 6H.
b) Rosca Unificada (Unified Thread Standard - UTS)
Las roscas unificadas utilizan el sistema imperial (pulgadas) como unidad de medida. El ángulo de perfil es de 60°, al igual que en la rosca métrica. Este tipo de rosca se emplea ampliamente en sectores como la fabricación mecánica, aeronáutica y automoción, y es de uso común en países de América del Norte.
Las roscas unificadas se identifican mediante diferentes códigos según su tipo:
· UNC (Unified Coarse)
· UNF (Unified Fine)
· UNEF (Unified Extra Fine)
La designación incluye el diámetro nominal y el número de hilos por pulgada (TPI, threads per inch).
c) Rosca en pulgadas (Rosca Whitworth o Imperial)
También conocida como rosca Whitworth británica, este tipo de rosca emplea pulgadas como unidad de medida. A diferencia de las roscas métricas o unificadas, el ángulo del perfil es de 55°. Fue ampliamente utilizada en el Reino Unido y en sus antiguas colonias, aunque actualmente su uso ha disminuido considerablemente.
Los principales tipos normalizados son:
· BSW (British Standard Whitworth) para roscas gruesas.
· BSF (British Standard Fine) para roscas finas.
La designación incluye el diámetro nominal y el número de hilos por pulgada.
3.2. Roscas para tuberías (Rosca de tubería)
Las roscas de tubería se mecanizan en las paredes de los tubos con el objetivo de permitir la unión segura entre conductos y evitar fugas de líquidos o gases.
Estas roscas presentan un perfil de filete delgado y poco profundo, de modo que no debilitan excesivamente el espesor de la pared del tubo. No existe separación entre los diámetros interior y exterior, y tanto la cresta como el fondo de los filetes son redondeados, lo que favorece un ajuste estanco.
La dimensión de estas roscas se expresa comúnmente en pulgadas, y su aplicación es frecuente en:
· Sistemas de conducción de agua o gas
· Sistemas hidráulicos
· Componentes de automoción, aeronáutica y máquina-herramienta

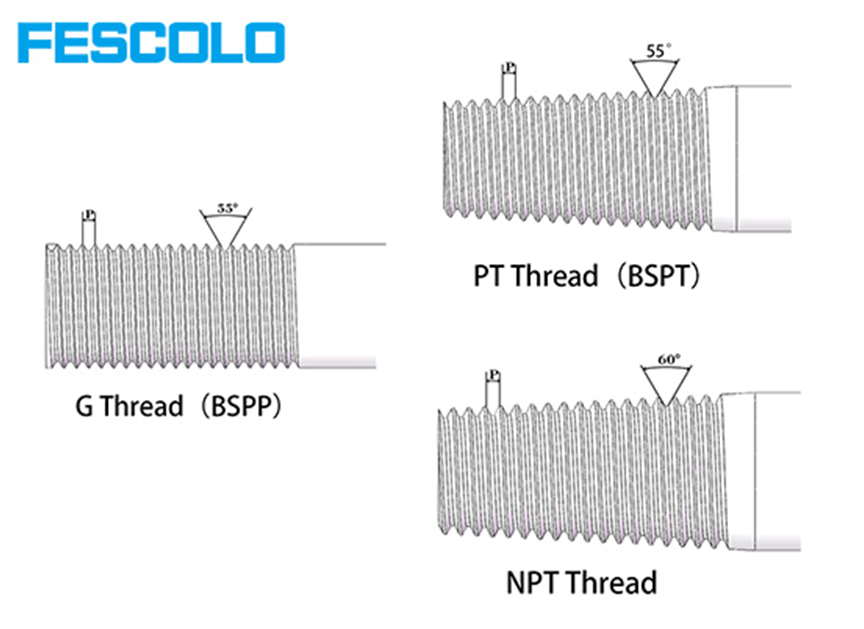

Entre los estándares más utilizados para roscas de tubería se encuentran:
· BSP (British Standard Pipe): G (cilíndrica) y R (cónica)
· NPT (National Pipe Thread): rosca cónica estándar americana
