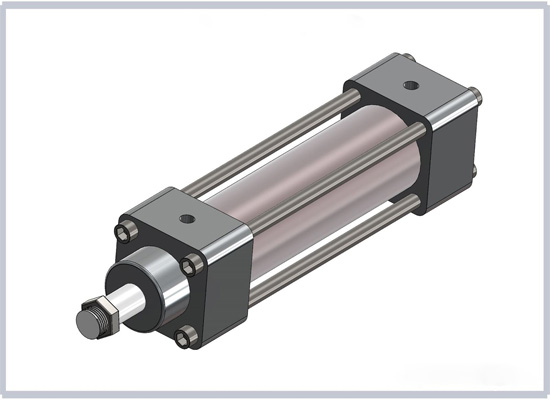

Cilindro compacto es un tipo diferente de dispositivo de actuador neumático, cuyo diseño compacto está especialmente destinado a maximizar la fuerza de salida y el movimiento en espacios reducidos.
A diferencia de los cilindros estándar, cilindro compacto tiene una longitud de cuerpo más corta, pero ofrece una capacidad de carrera comparable a la de los cilindros convencionales. Es conocido por su estructura de cuerpo robusta, lo que lo hace adecuado para espacios estrechos y condiciones exigentes, asegurando al mismo tiempo un rendimiento estable, fiable y una alta durabilidad.
Cilindro compacto se aplica ampliamente en industrias como la automatización industrial, el embalaje mecánico, las líneas de ensamblaje y la robótica.
¿Cómo elegir un Cilindro neumático compacto?
Al seleccionar un cilindro compacto para su aplicación, es fundamental considerar plenamente el entorno de operación del cilindro compacto, los requisitos del sistema, así como la serie y el tipo adecuado de cilindro compacto para su uso.
Presión de trabajo y requisitos de resistencia del Cilindro compacto
◆ Determinar la presión de trabajo: Conozca el rango de presión de su sistema neumático, que normalmente se mide en libras por pulgada cuadrada (psi). El cilindro compacto debe ser compatible con el nivel de presión de su sistema.
◆ Calcular la fuerza requerida: La fuerza de salida del cilindro neumático se puede calcular con la siguiente fórmula:Fuerza = Presión × Área del pistón
◆ Presión: Es la presión del aire de trabajo suministrada al cilindro.
◆ Área del pistón: Es el área de la sección transversal del pistón, que puede calcularse en función del diámetro del cilindro.
◆ Tamaño: Seleccione un cilindro con un diámetro suficiente para generar la fuerza requerida a la presión disponible. Asegúrese de incluir un margen de seguridad para considerar variaciones en la carga.
Recorrido
◆ Longitud del recorrido requerida: Es la distancia que debe recorrer la varilla del pistón para completar la tarea prevista. Asegúrese de que el cilindro neumático tenga un recorrido adecuado para las necesidades de su aplicación, sin ser excesivamente largo o corto.
◆ Ventajas del cilindro compacto: Debido a que el diseño del cilindro compacto busca minimizar el espacio mientras proporciona el recorrido necesario, es fundamental verificar que su longitud y dimensiones se ajusten a las limitaciones de espacio disponibles.
Instalación
◆ Estilo de montaje: El cilindro compacto ofrece varias opciones de montaje, como montaje con patas, montaje con brida, paso de pernos, entre otros. Elija la opción que mejor se adapte a la configuración mecánica de su aplicación.
◆ Huella: Las dimensiones físicas y la forma del cilindro son factores importantes, especialmente en aplicaciones con espacio limitado. Asegúrese de que la huella total y el tipo de montaje del cilindro sean compatibles con el área de instalación disponible y cualquier restricción relacionada.
Series y ventajas
Fescolo ofrece varias series de cilindros compactos que cumplen con normas ISO, cada una con ventajas y requisitos de aplicación diferentes:

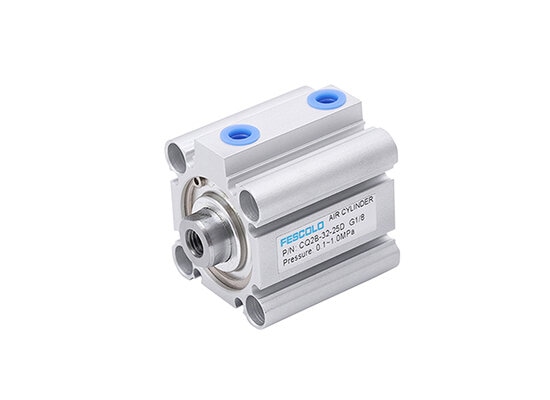

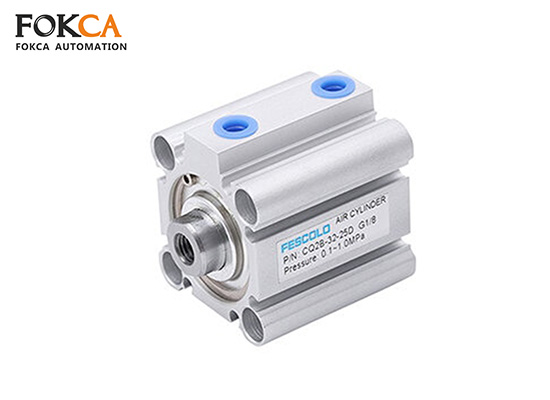

◆ CQ2: Tamaños estandarizados, alta compatibilidad, amplia aplicación.
◆ SDA: Enfatiza durabilidad y estabilidad, adecuado para entornos exigentes.

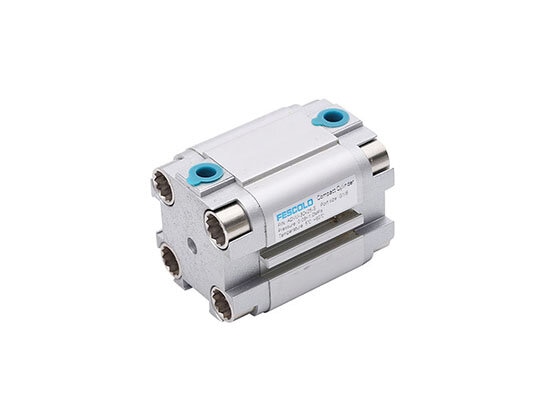

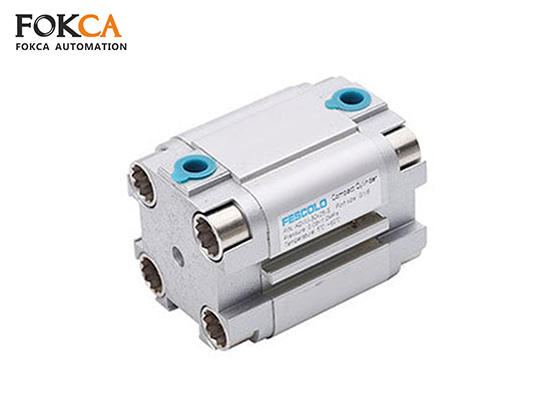

◆ ADVU: Diseño sin vástago, movimiento suave y alta precisión, ideal para automatización de alta precisión.

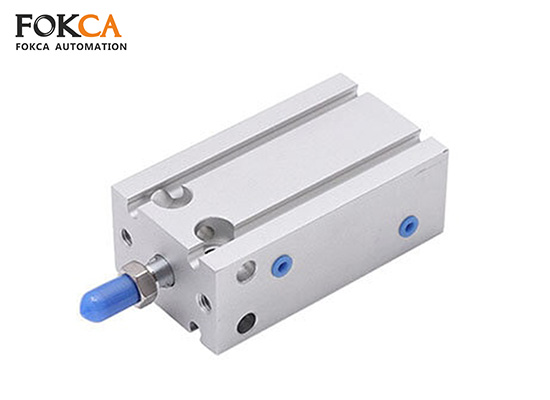

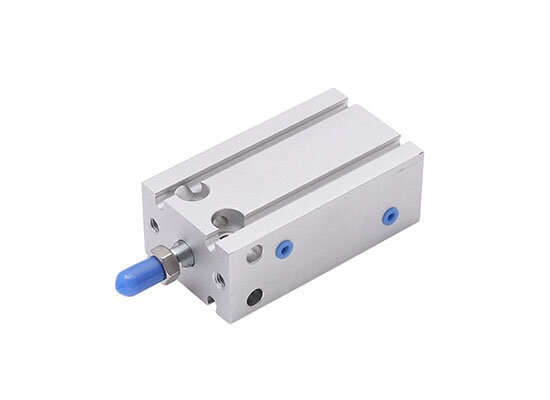

◆ CU: Diseño ligero, reduce la carga mecánica.
◆ CDU: Diseño sin vástago, alta confiabilidad, apto para entornos de trabajo exigentes.
Operación de Spring Return y Double-Acting
Los cilindros generalmente tienen dos modos de operación: simple efecto y doble efecto, uno requiere resorte y el otro no.
◆ Spring Return: En un cilindro de simple efecto, el aire comprimido se aplica para mover el pistón en una sola dirección, mientras que un resorte incorporado devuelve el pistón a su posición original cuando se libera el aire.
◆ Cilindro compacto neumático de doble efecto: Estos cilindros utilizan presión de aire para mover el pistón en ambas direcciones. El cilindro compacto neumático de doble efecto proporciona una salida de fuerza constante tanto en extensión como en retracción, y ofrece un mayor control sobre el movimiento, lo que lo convierte en una opción ideal para aplicaciones más versátiles, incluidas aquellas que requieren fuerza en ambas direcciones.
Otros aspectos a tener en cuenta
Al utilizar un cilindro compacto, se deben considerar los siguientes factores:
◆ Temperatura ambiente: Asegúrese de que el cilindro neumático funcione dentro del rango de temperatura recomendado para evitar daños o disminución del rendimiento.
◆ Temperatura del medio: Considere la temperatura del aire comprimido o del gas utilizado en el cilindro, ya que las temperaturas extremas pueden afectar los sellos y otros componentes internos.
◆ Entorno: Tenga en cuenta condiciones externas como la humedad, el polvo y sustancias corrosivas, que pueden causar desgaste o reducir la vida útil del cilindro.
◆ Sobrecarga: Evite aplicar fuerzas que superen la capacidad de carga axial especificada del cilindro, ya que una presión excesiva puede provocar fallos o averías.
◆ Guía de carga: Asegúrese de que el cilindro cuente con una guía adecuada para aplicaciones no rotativas, con el fin de mantener la estabilidad y evitar desalineaciones o desgaste excesivo.
Estos aspectos son fundamentales para mantener la fiabilidad y la vida útil del cilindro compacto. Si desea obtener más información sobre otros tipos de cilindros, no dude en contactarnos.
Preguntas frecuentes:
Q1.¿En qué industrias se aplica el Cilindro compacto?
El cilindro compacto se utiliza comúnmente en automatización, robótica, líneas de ensamblaje y otras aplicaciones donde las restricciones de espacio son críticas.
Q2.¿Cuáles son las principales especificaciones del cilindro compacto?
• Longitud de carrera: Los cilindros compactos suelen tener carreras cortas, ideales para aplicaciones que requieren movimientos precisos y de corto alcance.
• Diámetro (Ø): Disponibles en varios diámetros como 16 mm, 20 mm, 25 mm, etc.
• Materiales: La mayoría de los cilindros compactos están fabricados en aleación de aluminio o acero inoxidable para mayor resistencia y resistencia a la corrosión.
Q3.¿Cómo elegir un cilindro compacto?
Al seleccionar un cilindro compacto, tenga en cuenta las necesidades específicas de la aplicación, incluyendo las dimensiones de cilindro compacto neumático, la longitud de carrera, la fuerza de salida y las opciones de montaje. Asegúrese de que el cilindro elegido cumpla con los requisitos de carga y espacio.
Q4.¿Cómo se mantiene un cilindro compacto?
• Inspeccione regularmente los sellos y las partes móviles para evitar desgaste y fugas.
• Limpie el exterior del cilindro para evitar que el polvo o los residuos entren y afecten su rendimiento.
• Verifique si hay signos de desgaste excesivo y reemplace las piezas según sea necesario.
Q5.¿Cuál es el principio de funcionamiento del cilindro compacto?
El principio de funcionamiento del cilindro compacto es similar al de un cilindro neumático estándar. El aire comprimido acciona un pistón dentro del cilindro, generando fuerza mecánica. Su diseño compacto permite operar en entornos con espacio limitado sin comprometer el rendimiento.
Q6.¿Cuáles son los problemas comunes del cilindro compacto?
• Fugas de aire: Pueden deberse a sellos desgastados o dañados.
• Movimiento atascado: Puede ser causado por presión de aire insuficiente o contaminación interna.
• Desgaste excesivo: Con el tiempo, los componentes internos pueden desgastarse, afectando el rendimiento y el movimiento suave del cilindro.
Q7.¿Cuál es la capacidad de carga de un cilindro compacto?
La capacidad de carga de un cilindro compacto depende de su diámetro y longitud de carrera. En general, un diámetro mayor implica una mayor capacidad de carga. Sin embargo, debido a su diseño compacto, estos cilindros no están destinados a manejar cargas muy pesadas.
Somos un fabricante especializado en productos neumáticos. Fescolo ofrece una amplia variedad de Cilindro compacto, incluyendo Festo compact air cylinder, smc pneumatic compact cylinder y otras opciones de mejor marca de cilindro compacto neumático. Puede visitar nuestro sitio web para comprar cilindro compacto neumático online.
