Introducción
En el campo de la fabricación moderna de automatización industrial, los sistemas neumáticos se utilizan ampliamente en las partes de transmisión y ejecución de equipos mecánicos debido a su estructura simple, rápida respuesta y facilidad de mantenimiento. Entre los muchos componentes neumáticos, el cilindro, como el actuador que realiza directamente el movimiento lineal del actuador, juega un papel clave en la determinación de la estabilidad y eficiencia del equipo.
Para mejorar la universalidad, la intercambiabilidad y la estandarización de los cilindros neumáticos, la Organización Internacional de Normalización (ISO) ha establecido múltiples normas. Entre ellas, la ISO 6431 es una de las normas más importantes específicamente desarrolladas para los tamaños y las interfaces estándar de los cilindros de gas. Este artículo analizará a fondo el conocimiento relevante del cilindro neumático ISO 6431, desde las definiciones estándar hasta los parámetros estructurales, y desde las aplicaciones hasta las introducciones de series, para ayudarle a comprender el valor industrial de este componente neumático.
¿Qué es ISO 6431
ISO 6431 es una norma internacional establecida por la Organización Internacional de Normalización (ISO), que define principalmente las dimensiones generales y las interfaces de montaje de cilindros neumáticos de doble efecto con tapas finales desmontables y tamaños de vástago que van desde 32 mm hasta 320 mm.
Las características clave de ISO 6431 incluyen
Dimensiones de montaje estandarizadas: La norma especifica el espaciado exacto de los agujeros de montaje, la longitud del cuerpo del cilindro y las dimensiones de la interfaz de la varilla del pistón.
Alta intercambiabilidad: Los cilindros de diferentes fabricantes pueden intercambiarse entre marcas cuando cumplen con esta norma.
Amplia aplicación: La serie ISO 6431 es uno de los cilindros neumáticos de tamaño medio a grande más utilizados en la automatización industrial hoy en día.
Relación con ISO 15552
Aunque ISO 6431 es una norma anterior, fue reemplazada o integrada posteriormente por ISO 15552, que amplió las definiciones de accesorios de montaje y ranuras para sensores, entre otros aspectos estructurales. Sin embargo, en la práctica industrial, el término 'ISO 6431' sigue siendo ampliamente utilizado para referirse a este tipo de cilindro de tamaño medio.

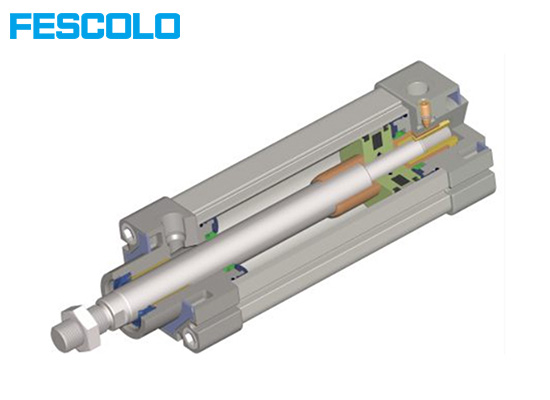

Características estructurales del cilindro neumático ISO 6431
Los cilindros ISO 6431 son conocidos por su modularidad, estandarización y alta fiabilidad. Al igual que los cilindros neumáticos generales, su estructura típica incluye los siguientes componentes:
Barril del cilindro: Generalmente hecho de aleación de aluminio anodizado, lo que ofrece propiedades ligeras y resistencia a la corrosión.
Pistones y vástagos: El pistón mueve el vástago del pistón en movimiento lineal. El vástago generalmente está hecho de acero cromado para mejorar la resistencia al desgaste.
Tapas finales: Diseñadas para ser desmontables. Son un tipo de retirada de la cabeza del cilindro, lo que facilita el mantenimiento y el reemplazo de sellos.
Sistema de sellado: Utiliza sellos de poliuretano o goma nitrílica, lo que proporciona un excelente rendimiento de sellado y durabilidad.
Dispositivo de amortiguación: La mayoría de los modelos están equipados con amortiguadores ajustables para reducir el impacto y extender la vida útil.
Pistón magnético: El cilindro neumático ISO 6431 con pistón magnético que soporta la detección de sensores de proximidad para el control automatizado.
Al igual que otros cilindros neumáticos, los cilindros ISO 6431 incluyen componentes esenciales como el barril y el pistón. Sin embargo, su ámbito de aplicación y las especificaciones técnicas difieren entre las industrias.

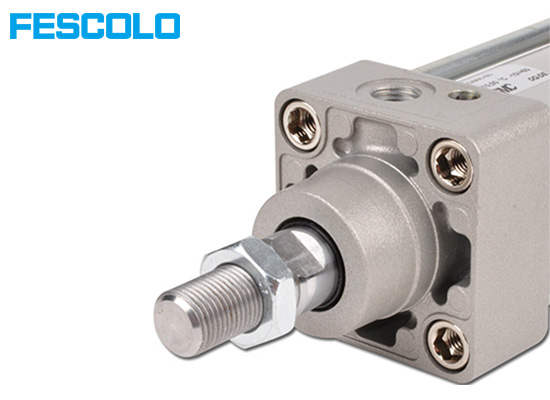

Introducción a los parámetros técnicos del cilindro neumático ISO 6431
El cilindro ISO 6431 es conocido por su modularidad, estandarización y alta fiabilidad. A continuación, se presenta una introducción a sus parámetros:
Diámetro del vástago: Las especificaciones comunes incluyen Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, etc.
Carrera: Personalizable, con un rango común de 25 mm a 1000 mm.
Presión de operación: Típicamente de 0.1 a 1.0 MPa.
Temperatura de operación: -20°C a +80°C (dependiendo del material de sellado).
Medio: Aire comprimido limpio y seco (con o sin aceite).
Velocidad máxima: Generalmente entre 50 y 800 mm/s.
Después de comprender los parámetros relevantes de los cilindros anteriores, podrá aprovechar al máximo sus ventajas en las industrias y campos adecuados.
Escenarios de aplicación y aplicaciones industriales
Debido a su alto nivel de estandarización y rendimiento estable, el cilindro neumático ISO 6431 es adecuado para una amplia gama de aplicaciones de control de automatización, que incluyen:
Líneas de ensamblaje automatizadas: Se utiliza para operaciones como sujeción, empuje, posicionamiento y levantamiento de piezas de trabajo.
Maquinaria de embalaje: Actúa como mecanismo de accionamiento para acciones como apertura y cierre de cajas, codificación y corte.
Fabricación automotriz: Permite un control preciso de la posición en equipos de mezcla, soldadura puntual y ensamblaje.
Industrias alimentaria y farmacéutica: Los cilindros ISO fabricados en acero inoxidable o con diseños resistentes a la corrosión son ideales para entornos limpios.
Sistemas logísticos y de manejo de materiales: Facilita movimientos complejos como levantamiento, rotación y empuje.
Si está en cualquiera de las industrias anteriores, el cilindro neumático ISO 6431 es una excelente opción para sus aplicaciones.
Tipos comunes de cilindro neumático ISO 6431 Resumen
Aunque ISO 6431 estandariza principalmente las dimensiones del cilindro y las interfaces de montaje, en la práctica, los principales fabricantes de componentes neumáticos han desarrollado varias series de productos basadas en esta norma. Estas series, aunque siguen las mismas especificaciones de montaje, difieren en estructura, rendimiento y apariencia para satisfacer diversos requisitos industriales. A continuación se describen cuatro tipos de cilindros neumáticos ISO 6431 en aplicaciones industriales:
Serie DNC: Uno de los primeros tipos de cilindros en adoptar la norma ISO 6431, caracterizado por un cuerpo de perfil rectangular de aluminio con una apariencia limpia y compacta. Soporta varios accesorios de montaje y se pueden agregar anillos magnéticos dentro del pistón para control basado en sensores. Comúnmente utilizado en líneas de ensamblaje automatizadas y equipos logísticos.
Serie DNG: Ampliamente utilizada por marcas japonesas como SMC, este tipo presenta una tapa final redonda con construcción de varilla de atado, lo que ofrece un diseño más tradicional y facilidad de mantenimiento. Es adecuado para condiciones de trabajo pesadas y complejas, con una fuerte resistencia al impacto. El diseño admite carreras de múltiples posiciones y amortiguación ajustable.
Serie SI: Un diseño universal compatible con las normas ISO 6431 e ISO 15552. El cuerpo del cilindro suele ser un tubo de aleación de aluminio liso o un perfil de aluminio ranurado, capaz de integrar sensores magnéticos. Conocida por su excelente relación costo-rendimiento, diseño modular e intercambiabilidad de componentes, esta serie es una opción popular para fabricantes de equipos OEM.
Serie ISO: Esta serie se refiere a modelos no específicos de marca diseñados estrictamente de acuerdo con las normas ISO 6431 o ISO 15552. A menudo son producidos por proveedores nacionales o de componentes de uso general. Con alta compatibilidad, tiempos de entrega cortos y bajo costo, se utilizan comúnmente en equipos de producción en masa y líneas de automatización económicas.
Resumen
Los cilindros neumáticos ISO 6431 se han convertido en un componente estándar indispensable en el diseño de equipos de automatización industrial debido a su alta estandarización, estructura madura y amplia aplicación. Fescolo es el fabricante que puede proporcionar cilindros ISO 6431. Ya sea en la fase de selección y diseño o en el proceso de mantenimiento posterior, podemos ayudarlo a comprender los principios y las ventajas detrás de esta norma y tomar decisiones técnicas más eficientes y confiables.
FAQ
Q1.¿Qué es un cilindro estándar ISO 6431?
ISO 6431 es una norma desarrollada por la Organización Internacional de Normalización (ISO), que especifica el diseño y las especificaciones de instalación de cilindros neumáticos con dimensiones de instalación que varían de 32 mm a 100 mm. Es adecuado para cuerpos de cilindros circulares y actuadores neumáticos de doble efecto.
Q2. ¿Cuál es la diferencia entre ISO 6431 e ISO 15552?
ISO 15552 es en realidad una actualización de ISO 6431, con mayor compatibilidad y escalabilidad. Las dimensiones de instalación de ambos son compatibles, pero los cilindros ISO 15552 permiten más módulos funcionales (como ranuras para sensores magnéticos) y se usan más comúnmente en la automatización industrial moderna.
Q3. ¿Cuáles son las dimensiones comunes de los cilindros neumáticos ISO 6431 estándar?
Los diámetros comunes de los cilindros incluyen: 32 mm, 40 mm, 50 mm, 63 mm, 80 mm y 100 mm. Este también es el rango de tamaño especificado en la norma.
