Introducción
Los acoplamientos rápidos hidráulicos son dispositivos especializados utilizados en sistemas hidráulicos para conectar y desconectar rápidamente las líneas hidráulicas. Estos acoplamientos son piezas de precisión mecanizadas; a menudo, es necesario alcanzar una precisión de ± 0,01 mm para asegurar conexiones seguras y sin fugas. Estos acoplamientos no requieren herramientas para su conexión o desconexión, lo que mejora significativamente la eficiencia del trabajo y reduce los tiempos de inactividad. Esta guía ofrece una visión general completa de los tipos, mecanismos, ventajas y normas asociadas con los acoplamientos rápidos hidráulicos.
¿Cuáles son los tipos comunes de acoplamientos rápidos?
Los tipos comunes de acoplamientos rápidos incluyen:
Tipo de bloqueo por bolas: Permite conexiones rápidas con alta fiabilidad.
Tipo de cara plana: Diseñado para prevenir fugas de fluidos y contaminación.
Tipo push-pull (empujar-tirar): Puede operarse con una sola mano para mayor facilidad de uso.
Tipo roscado: Ofrece la conexión más segura, adecuada para ambientes de alta presión y alta vibración.
En el contexto de la fabricación inteligente, el ensamblaje automático y la detección en línea de conectores rápidos mediante robots y el IIoT pueden mejorar eficazmente la calidad del producto y la eficiencia de la producción.
Tipos de acoplamientos rápidos hidráulicos:

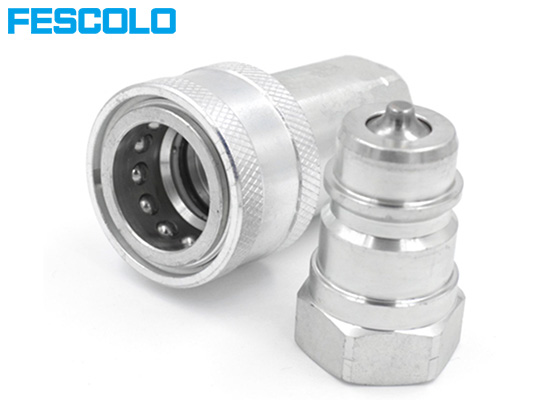

Acoplamientos de bola
Mecanismo:
Los acoplamientos rápidos de bloqueo por bolas normalmente constan de un conector macho y uno hembra. El mecanismo de conexión se basa en la función coordinada de bolas de acero y un resorte. Múltiples bolas de acero están incrustadas alrededor de la circunferencia del acoplamiento para bloquear el conector macho en su lugar. La cubierta exterior controla el mecanismo de bloqueo de las bolas; cuando la cubierta se retrae, las bolas de acero pueden moverse libremente. Una válvula de retención interna se abre o cierra automáticamente durante la conexión o desconexión para evitar fugas.
Durante la conexión, al insertar el conector macho en el conector hembra, las bolas de bloqueo se desplazan; una vez completamente insertado, las bolas vuelven a su lugar para asegurar la conexión. Para desconectar, simplemente se tira de la cubierta exterior para liberar las bolas de bloqueo, permitiendo retirar el conector macho.
Normas:
Estos acoplamientos cumplen con la norma ISO 7241, reconocida internacionalmente para garantizar la intercambiabilidad entre diferentes fabricantes. La serie incluye ISO 7241-1 Serie A, ISO 7241-1 Serie B, ISO 5675, así como tipos comunes chinos como el tipo P, tipo K y la Serie sin válvula.
Ventajas:
Conexión rápida: Operación plug-and-play rápida y conveniente, que puede realizarse con una sola mano. Especialmente adecuado para aplicaciones que requieren cambios frecuentes de manguera.
Alta versatilidad: Disponible en varias presiones nominales y tamaños, cubriendo una amplia gama de aplicaciones hidráulicas.

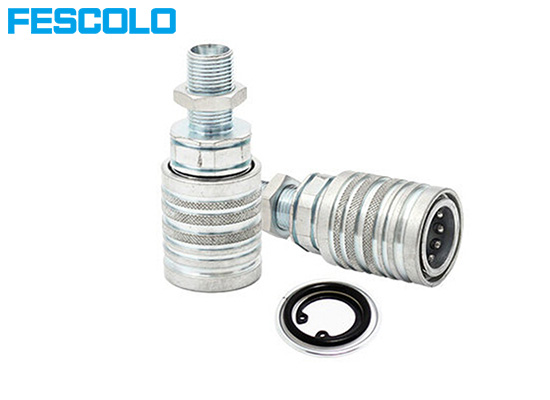

Acoplamientos Push-Pull
Mecanismo:
La estructura básica de los acoplamientos push-pull es similar a la de los acoplamientos de bloqueo por bolas, pero con la funcionalidad añadida de permitir operaciones de conexión o desconexión rápidas mediante empuje o tirón. Esto los hace ideales para operaciones con una sola mano o a ciegas.
La estructura incluye:
Mecanismo de bloqueo: Normalmente utiliza un diseño de bloqueo por bolas para asegurar el conector macho.
Mecanismo de liberación automática: Permite al usuario conectar o desconectar el acoplamiento simplemente “empujando” o “tirando”, sin necesidad de deslizar manualmente una cubierta.
Base de montaje fija: El conector hembra generalmente se monta en un panel o soporte del equipo, por lo que la operación no requiere el uso de ambas manos.
Para conectar, se empuja el conector macho dentro del conector hembra montado en el panel; un sonido de “clic” indica que el bloqueo fue exitoso. Para desconectar, simplemente se tira del conector macho, sin necesidad de girar o deslizar ninguna cubierta.
Norma:
ISO 5675 es una norma internacional desarrollada por la Organización Internacional de Normalización (ISO) específicamente para acoplamientos rápidos hidráulicos usados en maquinaria agrícola y forestal. Define las dimensiones estructurales, los requisitos de rendimiento y la intercambiabilidad de los acoplamientos para garantizar compatibilidad, seguridad y eficiencia entre diferentes equipos y marcas. La serie ISO 5675 fue diseñada por Fescolo para necesidades operativas frecuentes.
Ventajas:
Operación con una mano: No se requieren herramientas ni esfuerzo con ambas manos, lo que lo hace ideal para cambios frecuentes de accesorios o para operaciones en lugares de difícil acceso.
Montaje estable en panel: Usualmente se usa con soportes o clips de panel, fijando el acoplamiento al equipo, lo que permite acciones de conexión y desconexión más rápidas y eficientes.

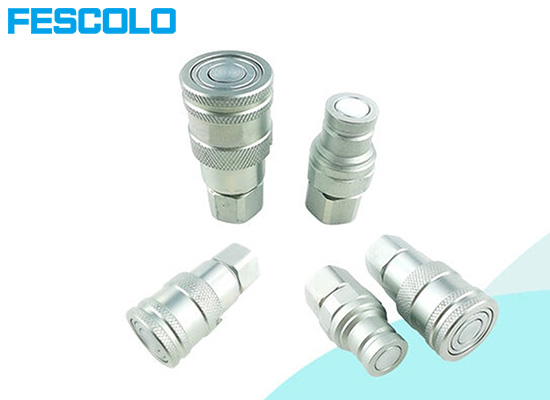

Acoplamientos de Cara Plana
Uso
Al utilizar la conexión, primero limpie las superficies planas en ambos extremos para asegurar que no haya polvo ni partículas; alinee el conector macho con el conector hembra e insértelo; o apriete la manga roscada para completar la conexión; la válvula se abre automáticamente, estableciendo una vía para el fluido. Al liberar el mecanismo de bloqueo en ambos extremos, la válvula interna se cierra automáticamente al desconectar; retire el conector macho y el líquido no gotea.
Mecanismo: La característica principal del acoplamiento rápido de cara plana es que las superficies de conexión en ambos extremos son completamente planas, y cuenta con una válvula de cierre automático interna que asegura una fuga de líquido prácticamente nula durante la conexión y desconexión, además de evitar la entrada de aire o impurezas.
Norma: ISO 16028 es una norma internacionalmente reconocida, y Fescolo principalmente ofrece la Serie ISO 16028, que se usa comúnmente en maquinaria de construcción y es adecuada para entornos difíciles.

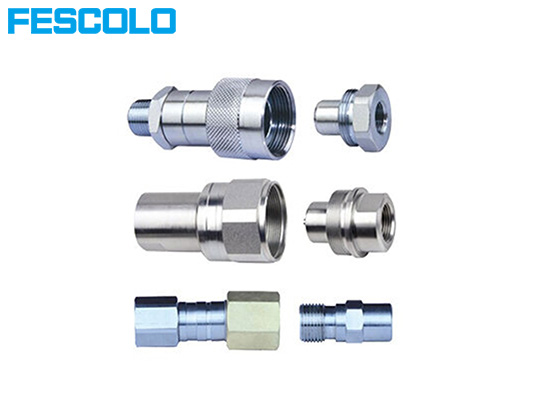

Acoplamientos Rosca
Cómo operar
Primero, limpie la interfaz usando un paño para limpiar las superficies de conexión del conector macho y hembra, asegurándose de que no haya impurezas. Segundo, inserte el conector macho en el conector hembra y luego gire la tuerca para bloquearlo hasta alcanzar el punto de contacto. En este momento, el núcleo de la válvula interna se abrirá automáticamente y el fluido hidráulico podrá pasar. Al desconectar, primero descargue la presión del sistema, afloje el anillo roscado, luego retire el conector macho, y la válvula se cerrará automáticamente para evitar fugas de líquido.
Mecanismo
La estructura de los acoplamientos roscados incluye los siguientes componentes: un sistema de bloqueo roscado que asegura ambos extremos del conector macho al apretar el anillo roscado para evitar el desprendimiento; válvula de cierre incorporada que cierra automáticamente el núcleo de la válvula cuando el conector se desconecta para evitar la salida de aceite; al conectar, el núcleo de la válvula se abre para formar un paso; sistema anti presión residual, comúnmente usado en reparaciones de emergencia y herramientas hidráulicas; sistema de sellado resistente, con anillo de sellado de alta presión más anillo de soporte metálico, adecuado para altas presiones y cargas de impacto.
Ventajas:
Fuerte resistencia a altas presiones: puede soportar presiones del sistema de 30 a 70 MPa.
Sellado extremadamente fuerte: anillo O de alta calidad combinado con soporte metálico, con un riesgo extremadamente bajo de fugas.
Adaptación a cargas por impacto y vibración: el bloqueo roscado no se afloja por vibraciones, especialmente adecuado para maquinaria pesada de ingeniería, minería, equipos de construcción, etc.
Criterios de selección para acoplamientos hidráulicos rápidos.
Factores Relacionados a Tener en Cuenta al Usar Acoplamientos Rápidos
Presión
La presión máxima que un acoplamiento puede soportar durante operación continua generalmente se expresa en bar, MPa o psi. El acoplamiento debe cumplir o superar la presión máxima de trabajo del sistema, y se recomienda mantener un margen de seguridad del 10-30%.
A continuación, se presentan estándares de presión para diferentes industrias, solo como referencia:
La maquinaria agrícola generalmente opera entre 10-25 MPa y puede usar las series ISO 5675 e ISO 7241 A.
Los sistemas hidráulicos industriales suelen estar entre 20-31.5 MPa y pueden usar ISO 7241 B.
Bajo condiciones de alta presión, los acoplamientos rápidos roscados son los más adecuados.
Además, la presión de estallido es la máxima resistencia a la presión del acoplamiento en estado límite, usualmente 3-4 veces la presión de trabajo, y se usa para evaluar la seguridad en condiciones extremas.
Velocidad de Flujo
La unidad suele ser L/min o GPM.
La tasa de flujo está estrechamente relacionada con el diámetro interior del acoplamiento; elegir el diámetro adecuado puede evitar caídas excesivas de presión y generación de calor.
Material
Acero: Reconocido por su alta resistencia y durabilidad, muy adecuado para soportar grandes fuerzas mecánicas.
Latón: Excelente resistencia a la corrosión, pero con menor resistencia que el acero; apto para líquidos corrosivos y presiones relativamente bajas.
Plástico: Tiene cierto grado de resistencia a la corrosión, pero menor resistencia térmica que acero y latón; suele elegirse considerando costo y aplicación.
Aleación de aluminio: Su ventaja principal es su ligereza y resistencia media a la presión; puede usarse en dispositivos móviles.
Temperatura
Los sistemas hidráulicos trabajan en un amplio rango de temperaturas, por lo que es necesario considerar la tolerancia térmica de los materiales del acoplamiento y los sellos.
Sustancias químicas: En sistemas hidráulicos, el contacto con agentes limpiadores, disolventes y fluidos de proceso es común. Al seleccionar materiales para acoplamientos rápidos hidráulicos, se deben considerar las propiedades químicas del medio fluido.
Corrosión: Aunque no es un problema frecuente, las sustancias corrosivas pueden degradar los materiales del acoplamiento, causando fugas y fallas en el sistema.
Conclusión
Los acoplamientos rápidos hidráulicos son componentes importantes de los sistemas hidráulicos inteligentes, necesarios para mejorar efectivamente la calidad del producto y la eficiencia de producción en las empresas. Los diferentes tipos de acoplamientos les permiten adaptarse a distintos campos de aplicación con requerimientos diversos. Con esta guía, podrá tener un entendimiento claro sobre la selección y conocimiento de acoplamientos hidráulicos. Fescolo espera poder ayudarle en su elección.
